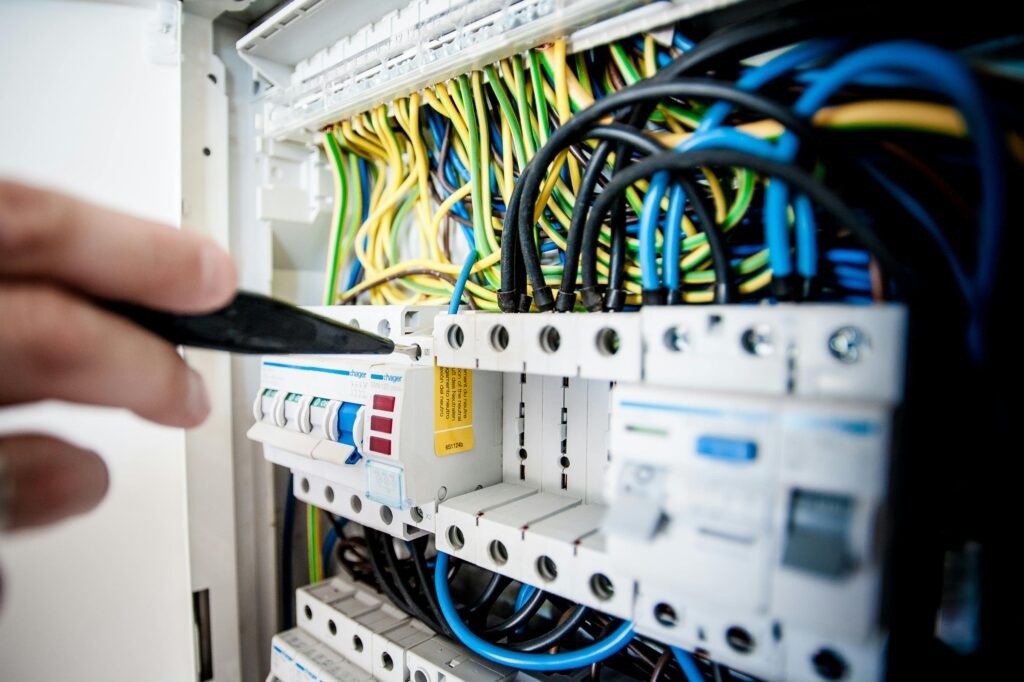

O Que é um Disjuntor?

O disjuntor é um dispositivo de proteção responsável por interromper automaticamente a corrente elétrica quando ocorre:

• sobrecarga;
• curto-circuito;
• falha elétrica na instalação.

Seu objetivo é proteger:

• os cabos elétricos;
• os equipamentos;
• a instalação elétrica como um todo.

Por Que o Dimensionamento Correto é Importante?

Muitas pessoas escolhem disjuntores apenas “pelo equipamento”, sem considerar a capacidade da fiação elétrica. Isso pode gerar diversos problemas.

Um disjuntor superdimensionado pode:

• não proteger corretamente os cabos;
• permitir superaquecimento da instalação;
• aumentar riscos de incêndio.

Um disjuntor subdimensionado pode:

• desarmar constantemente;
• causar interrupções;
• limitar o funcionamento dos equipamentos.

Por isso, o dimensionamento deve seguir critérios técnicos adequados.

O Que Deve Ser Considerado no Dimensionamento?

Para escolher corretamente um disjuntor é necessário analisar:

1. Corrente da carga elétrica

A potência dos equipamentos determina a corrente que o circuito irá consumir.

A fórmula básica é:

Em 127V:

Corrente (A) = Potência (W) ÷ Tensão (V)

Exemplo:

Um chuveiro de 5500W em 220V:

5500 ÷ 220 = 25A

2. Bitola do cabo

O disjuntor deve proteger o cabo elétrico, e não apenas o equipamento.

Exemplo aproximado:

• cabo 1,5 mm² → até 15A
• cabo 2,5 mm² → até 21A
• cabo 4 mm² → até 28A
• cabo 6 mm² → até 36A

Os valores podem variar conforme:

• método de instalação;
• temperatura;
• agrupamento de circuitos.

3. Tipo de circuito

Cada circuito possui características diferentes.

Exemplos:

• iluminação;
• tomadas de uso geral;
• chuveiro;
• ar-condicionado;
• forno elétrico.

Equipamentos de maior potência normalmente exigem circuitos dedicados.

Como Escolher o Disjuntor Correto?

O processo correto geralmente segue esta ordem:

1. Definir a carga do circuito

Calcular a potência total.

2. Calcular a corrente elétrica

Usar a fórmula da corrente.

3. Escolher a bitola adequada do cabo

Conforme a capacidade de corrente.

4. Selecionar o disjuntor compatível

O disjuntor deve proteger corretamente a fiação.

Exemplo Prático de Dimensionamento

Circuito:

Chuveiro 6800W em 220V.

Corrente:

6800 ÷ 220 = 30,9A

Nesse caso, normalmente pode ser utilizado:

• cabo 6 mm²;
• disjuntor 32A ou 40A, dependendo das condições da instalação e critérios técnicos.

Tipos de Disjuntores

Existem diferentes curvas de disparo.

Curva B

Mais comum em iluminação.

Curva C

Muito utilizada em instalações residenciais.

Curva D

Indicada para cargas com alta corrente de partida.

A escolha depende do tipo de equipamento instalado.

Erros Comuns no Dimensionamento

Utilizar disjuntor maior que o cabo suporta

Um dos erros mais perigosos.

Aumentar o disjuntor sem corrigir a instalação

Isso não resolve sobrecargas.

Misturar muitos equipamentos no mesmo circuito

Pode gerar aquecimento e quedas de energia.

Ignorar as normas técnicas

Toda instalação deve seguir a NBR 5410.

Importância da Segurança Elétrica

Uma instalação bem dimensionada proporciona:

• maior segurança;
• melhor desempenho;
• redução de falhas;
• proteção dos equipamentos;
• maior durabilidade da instalação.

Em caso de dúvidas, o ideal é contar com um profissional qualificado para avaliar corretamente os circuitos elétricos.

Conclusão

O dimensionamento correto dos disjuntores é fundamental para garantir segurança e eficiência em qualquer instalação elétrica. A escolha deve considerar a corrente do circuito, a bitola dos cabos e as características da instalação.

Evitar improvisos e seguir critérios técnicos adequados é essencial para prevenir problemas elétricos e garantir o funcionamento correto da instalação.
